印刷電路板( Printed Circuit Board,或稱為Printed Wiring Board)為電子零組件之母,藉由PCB為基礎,將各種電子零件組裝結合後導通,遂成為可被功能化的系統成品。

PCB已發展數十年, 2006年時因應電子產品組裝導入無鉛製程生產( Lead Free Process)後,把回焊( Reflow Soldering)與波焊( Wave Soldering)組裝溫度提高,而所增加的熱應力對傳統PCB潛在的影響更深遠,故導致系統產品失效( Defect)的案例,也較轉換無鉛製程前更為嚴重;雖然許多材料供應商為克服熱應力( Thermal Stress)問題而開發出了High Tg基材或改善填充劑( Filler)種類,但也因此而衍生出許多其他問題,如焊墊強度( Bond Pad Strength)降低、鑽孔品質不佳以及陽極細絲導通( Conductive Anode Filament,簡稱CAF)等狀況。因此PCB的可靠度(Reliability)試驗,再度受到高度重視。

繼無鉛製程導入後產生的問題外,目前各國際組織亦積極推動產品無鹵化( Halogen Free)材料, 以響應環保。在雙重要求下,PCB廠商必須符合無鉛製程規格,同時也得達到無鹵素含量要求,鑑於此一情況,德凱宜特秉持著夥伴精神,開發出一套針對PCB材料特性的可靠度驗證方法,可協助客戶產品進行前期的可靠度驗證或產品量產後的固定抽樣分析。

 無鹵素PCB之服務專案
  • 溫度循環試驗及動態低阻試驗
PCB之溫度循環試驗( Temperature Cycling Test,以下簡稱TCT)為最普遍且重要之試驗手法,其經常伴隨著使用動態阻值量測系統,如Data logger或Event detector。TCT的目的主要是因為利用各種材料間不同的熱膨脹係數不匹配( CTE mismatch)現象,在長期的高溫與低溫循環過程中產生導通孔斷裂或產品脫層( Delamination)等問題,以協助找到產品品質風險。此試驗方法對於多層產品以及高密度互連( HDI)產品,具有很高的效益,亦可驗證及改善製程疊構結合( Lamination Bond)強度、電鍍品質、製程穩定性等。溫度循環試驗亦可搭配非動態試驗,取固定循環數予以進行阻值測試。 對於本試驗用之PCB,可採用菊鏈( Daisy Chain)設計,亦可採用實際產品板進行試驗。使用Daisy Chain設計,有助於減少樣品數量並可觀察到較完整的現象,對於新供應商之驗證上更有幫助。TCT試驗條件則通常以IPC-TM-650 2.6.6為主,或參考IEC60068建議。

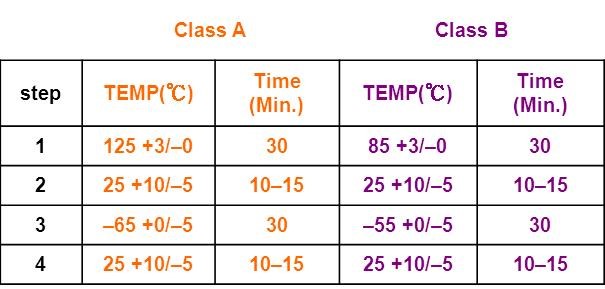

<IPC-TM-650 2.6.6 建議條件>

  • 濕式與乾式溫度衝擊試驗
PCB之熱衝擊試驗(Thermal Shock Test,以下簡稱TST)的目的是為了試驗其本體在瞬間曝露於不同的溫度環境下以及不同溫度下快速交替可能產生的問題,包括本體受損、退變色、阻值變異等。TST與傳統的溫度循環試驗(TCT)不盡相同,主要的差異在於TCT使用之溫度轉移為漸進式,其目的系透過熱膨脹係數不匹配以突顯產品結構問題。而TST在不同溫度槽之轉移時間僅10秒鐘,由於時間快速,其熱膨脹係數不匹配的現象較不顯著,但因在冷或熱的瞬間衝擊導致材料本身無法承受而發生受損現象為此試驗之目的。
TST試驗可分為液槽式與氣槽式兩類,均為雙槽模式。所謂的雙槽系指冷槽與熱槽分開,透過樣品之移動達到駐留,此駐留時間包含轉移時間,待測樣品必須於兩分鐘內達到要求之試驗溫度。依據IPC-TM-650 2.6.7中建議試驗條件,FR4材料使用condition D,而FR5材料使用condition E,總試驗循環數依IPC規範建議至少100 cycles。對於本試驗用之PCB,可採用雛菊鏈(Daisy Chain)設計,亦可採用實際產品板進行試驗。使用Daisy Chain設計,有助於減少樣品數量並可觀察到較完整的現象,對於新供應商之驗證上更有幫助。

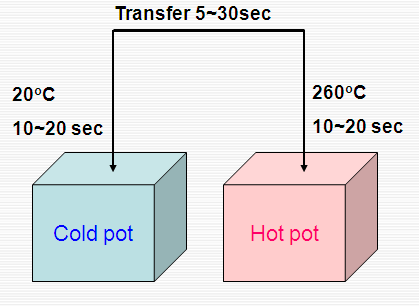

<IPC-TM-650 2.6.7 建議條件>
  • 離子遷移試驗
PCB之離子遷移試驗( Electrochemical Migration Test,以下簡稱ECM)為進入無鉛化之後重要的試驗手法。與導通阻值測試不同,ECM是一種高阻值變化的試驗方法,其目的在測試兩個絕緣電路間發生短路之風險。
ECM主要是透過金屬解離後游離至另一極性,並產生金屬沉積造成的dendrite導致短路,或透過生成金屬化合物游離透過PCB內層延長至另一導通點,兩者之差異主要為反應方程式的不同,發生的位置可分為PCB表面與內部。發生於表面時,其試驗方法稱為表面絕緣電阻試驗( Surface Insulation Resistance,簡稱SIR);發生於表面與內部間或者內部與內部時,則稱為陽極細絲導通( Conductive Anode Filament,簡稱CAF)。 對於本試驗用之PCB,一般採用梳型電路(comb design)設計,亦可採用實際產品板進行試驗。使用梳型電路設計,有助於減少樣品數量並可觀察到較完整的現象,對於新供應商之驗證上更有幫助。
無鹵素材料的CAF試驗結果普遍較傳統FR4材料或High Tg FR4來得差,主要因素為材料本身的特性以及其對PCB壓合,鑽孔製程品質影響甚大,造成CAF的風險更加嚴重。

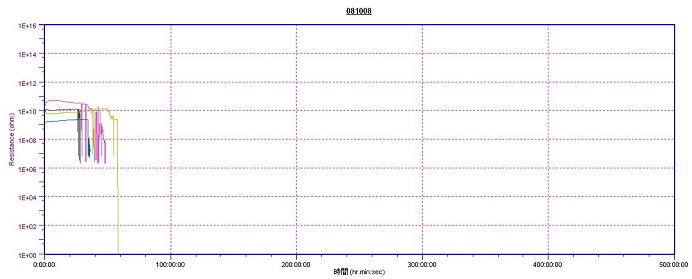

<即時監控電阻值變化>
  • 焊墊結合強度試驗
銅箔拉力試驗是PCB半成品壓合後必進行之確認動作,但此試驗僅對於半成品有效益,對於後續仍有諸多製程的成品來說,並不顯著。而使用焊墊結合強度試驗則是一個比較有意義的試驗方法,主要是在於其與實際的成品狀態相同,可有效類比出組裝後維修過程中焊墊脫落的風險度。

<板材變更後常見的焊墊抗裂的現象>

而IPC-9708因此孕育而生,但此項試驗並無允收規格,常是以樣品測試值的標準差或者Cpk來觀察品質穩定度,亦可藉由歷史資料比對結果。對於無鹵素材料來說,文獻紀錄均以傳統的Peeling Test作為觀察,認為其接合強度較典型FR4差。然而,從焊盤強度測試中觀察到的測試結果與剝離測試沒有正相關。

<IPC-9708三種評估焊墊坑裂的方式>
  • 耐熱模擬試驗
耐熱試驗在PCB的使用上一般以漂錫法288度為主,但因為目前產品主要以SMT組裝為主要方式,因此進行Reflow類比成為更有效益的方式,此法已被列入標準測試方法中IPC-TM-650。

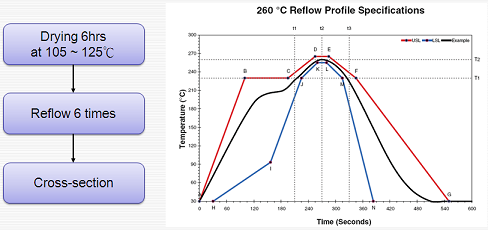

<IPC-TM-650 2.6.27 回焊模擬測試建議條件>
​​​​​​
  • CTE與Tg量測
熱膨脹係數CTE與玻璃轉換溫度Tg是無鹵素板材基本試驗項目。由於多數無鹵素材料中使用大量的氫氧化金屬物質作為填充劑,因此製程中壓合條件,必須做一有效的調整。壓合品質的良窳,關係到產品結合強度,在組裝過程中,受到reflow或wave soldering熱的衝擊影響,易發生脫層( Delamination)或者爆板( Popcorn)問題,進而影響到周邊的導通孔結合問題。此量測通常可以使用TMA或TGA進行。然無鹵素材料不如傳統FR4成熟,理論的Tg、delta Tg或CTE在試驗前應予以確認,作為協助判定之用。

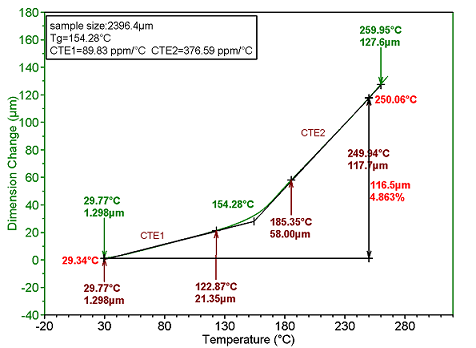

<熱膨脹係數(Coefficient of Thermal Expansion)>
  • 彎曲試驗
無鹵素板材,由於大量的無機氫氧化金屬填充劑的使用,導致PCB變硬變脆的問題。彎曲試驗的主要目的在於觀察板材在彎曲後對導通孔與板材承受力的品質風險。彎曲試驗可分為破壞性與非破壞性兩種,依照需求或組裝程度,予以選擇進行。
以攜帶型產品而言,常用的彎曲試驗為Cyclic Bending,目的是為了模擬產品使用時受到彎曲應力持續作用下,造成材料的疲勞問題。另外,對於此PCB可搭配零件同時進行,可觀察PCB於受外力時,因本身所產生的應變( Strain)對於零件焊點的影像,典型的問題如Pad Peeling或者Pad Cratering等現象均可由此方法呈現。此外,利用單次持續彎曲,可看出因無鹵板材硬度高,透過Daisy Chain監控下,在相同的彎曲程度下,其所發生的不良數量較傳統使用的high Tg FR4明顯高了許多。

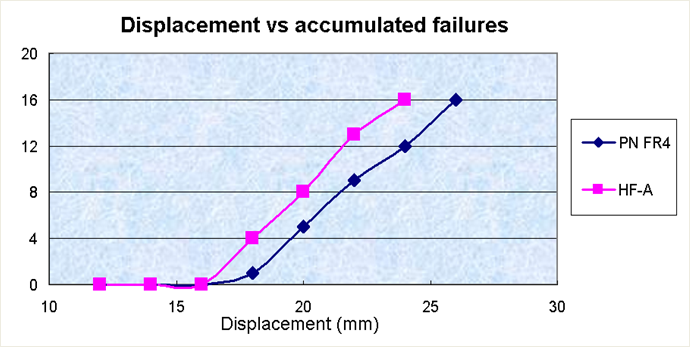

<無鹵PCB與FR-4彎曲試驗比較>
  • 機械衝擊試驗
PCB原材雖然也有機械衝擊試驗,但因裸板應力分佈上的問題,並無法顯現出產品結構上的真正問題,因此機械衝擊主要是針對已完成組裝的產品進行。在高G值的衝擊之下,PCBA所產生的形變,造成PCB與零件間的焊點( Solder Joint)潛變,常使結合無法承受,此問題在無鹵素後,因板子的硬度大幅增加,韌性不足,對於焊墊的結合力是一個很嚴格的挑戰,尤其在未來零件腳間距( Pitch)越來越小的情形下,更值得去瞭解其存在風險。
  • 失效分析
如前所述,PCB之發展已達數十年,由於製程的成熟,因此許多失效現象已不再發生,但由於無鉛製程及無鹵材料的導入,使得業界不得不重新重視材料變更後會遇到的問題及現象。

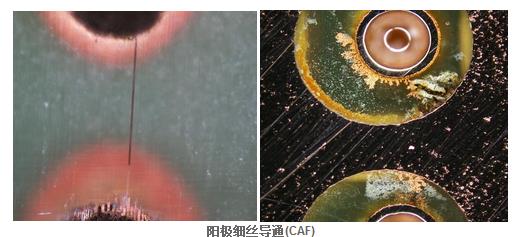

<陽極細絲導通(CAF)>

本公司目前對於PCB靠度試驗,依據IPC-TM-650 主要類別,區分為化學性試驗機械應力試驗環境/可靠度試驗SMT組裝模擬等,除可協助客戶進行一系列的試驗外,並提供相關技術諮詢與失效分析服務。
