主要應用
- 零件晶片封裝檢驗的缺陷,如:外觀表面完整性、黑膠的裂痕、引腳變形或變色
- 印刷電路板制程中可能產生的缺陷,如﹕結瘤、織紋顯露、玻纖曝露、防焊漆、字樣。
- 各式電子產品中可能產生的缺陷,如:焊接吃錫不良

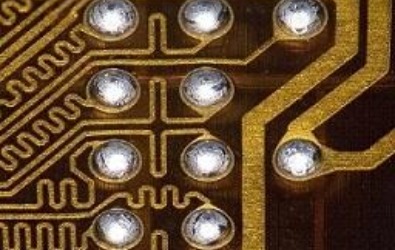

- 錫球陣列封裝及覆晶片封裝中錫球的完整性檢驗,如﹕錫球變形。
- 各式主、被動元件外觀檢測分析。
- 各種材料分析量測。
- 放大倍率:20X~1000X
- Tilt角度:0°~60°
- 旋轉角度:180°

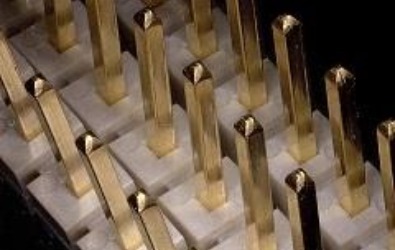

- 深度合成影像功能
<在高倍率觀察下,也能取得全面聚焦影像>

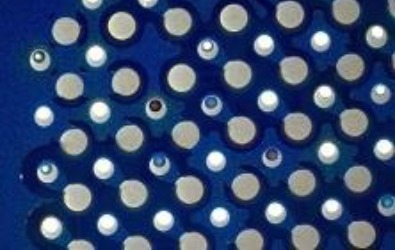

- 透射照明補光(LED光源)

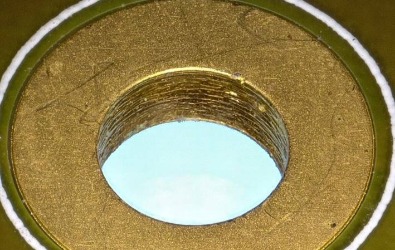

<全角度觀測系統的XY電動載物臺上標準配備LED透射照明。針對PCB導通孔,可透過底部LED光照射,檢查導通孔有無塞孔或孔壁有無損傷現象>

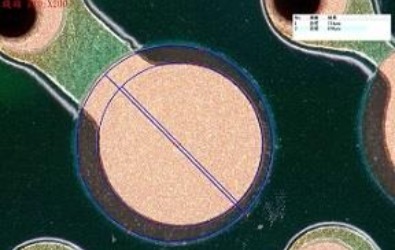

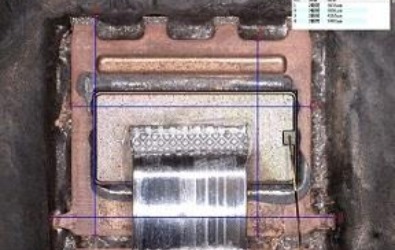

- 高精度的尺寸量測
<豐富的量測功能,包含了測量長度、角度、面積以及其他專案等,可符合客戶全面性的量測需求>

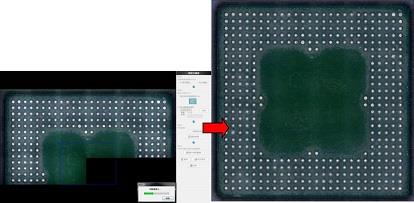

- 超高速自動圖像連接
<透過XY自動平臺移動,讀取並組裝多個圖像,從而獲得廣角圖像>
德凱宜特顧問團隊提供專業諮詢,讓所有在產品驗證上遇到的問題都能迎刃而解 PROBLEM SOLVED!
如需更深入的相關資訊或服務,歡迎來信至諮詢信箱 📧 sos@dekra-ist.com
